背景: 阅读新闻

用显微镜鉴别宋代官窑及明清仿官瓷器的结构特征






[日期:2016-11-27] 来源:华夏第一收藏  作者:佚名 [字体: ]

      宋代官窑共有三个:

      1.是宣政间京师自置的官窑,通常称作北宋官窑;

      2.是宋室南迁后置于修内司的内窑,通常称作修内司官窑;

      3.是继内窑之后在郊坛下别立的新窑,通常称作郊坛下官窑。然何为北宋官窑,北宋官窑青瓷产于何地,迄今尚无定论。

      20世纪初,便有中外研究人士在杭州凤凰山、乌龟山下寻觅南宋官窑踪迹,先后发现窑址并进行发掘,然是否还有他处仍未发现者,亦不得而知。明清景德镇均烧造过仿宋代官窑瓷器,清代档案显示,雍正、乾隆时期内府多有搜集官窑瓷器的活动,这些瓷器中的一些仿技高超且不署年款的仿品,常使人难以辨别。

      宋代烧制的官窑产品、明清仿制的官窑瓷器以及康乾时期收集的官窑瓷器主要收藏在北京故宫博物院和台北故宫博物院两院内。为分清我院院藏宋代官窑瓷器及明清仿官瓷器中,宋代官窑青瓷的类群关系,目前被确定为明清仿品的是否与宋代官窑青瓷有混淆,我院首次对院藏四十多件宋代官窑瓷器以及十几件明清仿官瓷器进行全面、系统的无损科技分析,力求人文研究和科技研究相结合,推动官窑相关问题的研究进展。

      本文是科技无损分析官窑瓷器的一部分,主要通过光学显微镜对宋代官窑及明清仿官瓷器显微结构的共性特征和个性特征进行归纳和比较,为判断它们之间的类群关系提供显微结构方面的数据支持。

      宋代官窑及明清仿官瓷器

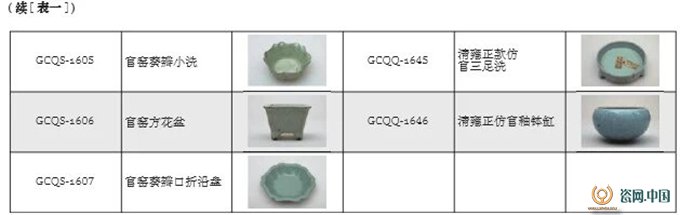

      列出了此次无损分析的45件宋代官窑及明清仿官瓷器的基本信息,从中可以看出,院藏宋代官窑瓷器在器形上多为圆形的盘、碗、洗、碟等小器型,明清仿官瓷器不仅有洗、盘等小器,还有葫芦瓶、贯耳瓶等大器。



      实验部分

      本研究采用德国LeicaMZ16A型实体显微镜,对样品不同部位进行了不同放大倍数(3.55~57.5倍)显微照片的采集和分析,利用analySIS软件对图片中的纹片进行了测量和统计,得到气泡的直径统计值,通过对图片单位面积的气泡进行测量和统计,得到气泡的直径统计值,通过对图片中气泡的个数进行计数得到气泡密度(单位面积内的气泡个数)的统计值,从而了解宋代官窑及明清仿官瓷器的显微结构特征。

      宋代官窑及明清仿官瓷器显微特征的相似点

      明曹昭在《格古要论》中说到:“官窑器,宋修内司烧者,土脉细润,色青带粉红,浓淡不一,有蟹爪纹,紫口铁足,色好者与汝窑相类。”这些描述对宋代官窑瓷器的外观特征进行了高度的概括。

      宋代官窑及明清仿官青瓷釉主要呈现为青色,浓淡不一。釉面普遍有纹片,纹理大小、疏密不一。釉面质感似玉,大多数器物口沿釉薄,露出一定的胎色,呈现“紫口”的现象。刮釉露胎部分圈足,由于胎体中氧化铁的含量高而在烧成后呈现铁褐色,即“铁足”现象。通过对这45件青瓷显微结构的观察,本文从釉面特征、釉的特征以及胎釉中间层特征这几个方面对显微结构中的共性进行归纳。

      釉面特征

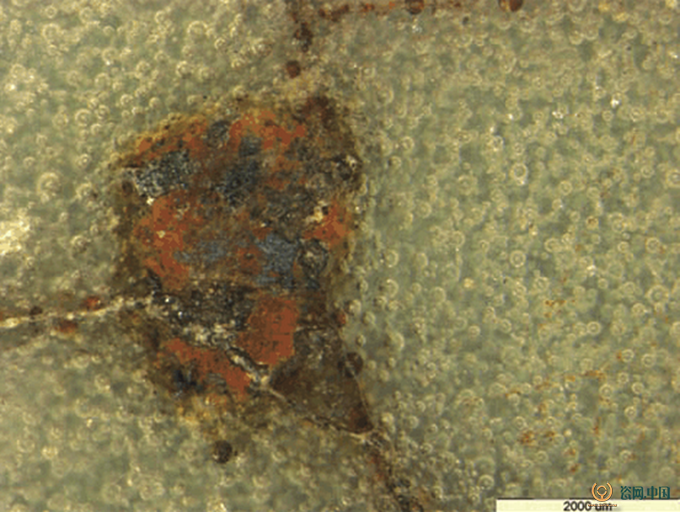

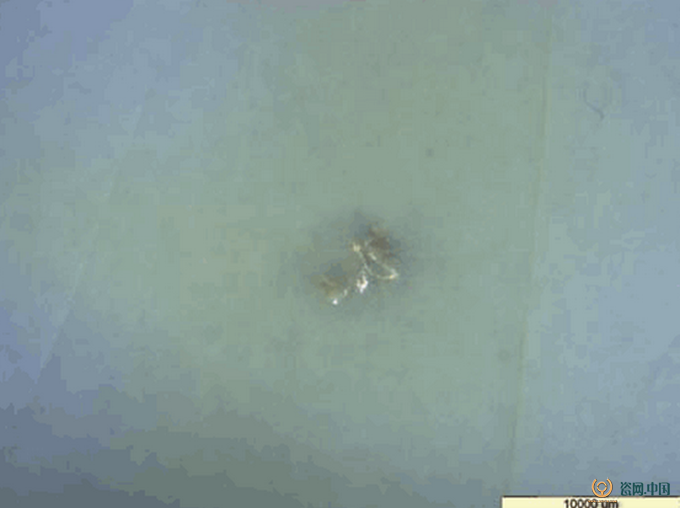

      1.釉面斑点:宋代官窑青瓷釉面经常可见直径几百微米到二千微米大小的斑点,这些斑点有黑色、黄色等不同颜色,其中有些斑点有明亮的金属光泽。明清仿官瓷器釉面上也有各色斑点,但相比宋代官窑而言要少一些。斑点可能是因为釉料的不均匀、研磨不够细致而使釉中的铁在釉面富集析出,或是烧成时某些物质落在釉表面而形成的。(图一至图四)显示了宋代官窑青瓷不同样品釉面斑点的显微图片。

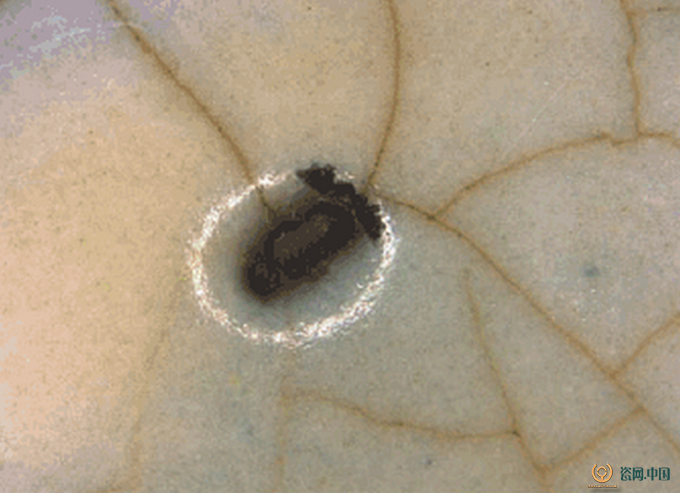

      2.釉面变色的气泡和棕眼:在大部分宋代官窑及明清仿官瓷器釉面上能观察到变色的气泡和大小不一、深浅不同的棕眼。(图五)中黑色的气泡是因为气泡破孔及后期的污染所造成,(图六至图八)为不同样品釉面上棕眼的显微结构图。

图一、釉面黑色斑点(GCQS-1599)

图二、釉面褐色斑点(GCQS-1586)

图三、釉面金属光泽斑点(GCQS-1597)

图四、釉面黄色斑点(GCQS-1598)

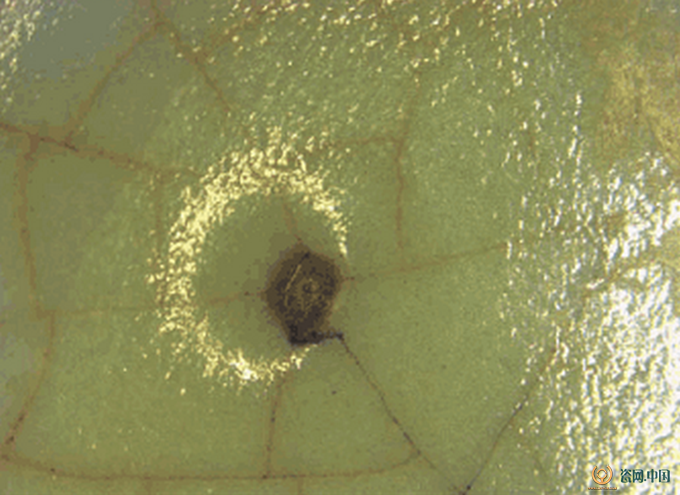

图五、釉面变色气泡(GCQS-1599)

图六、釉面棕眼(GCQS-1606)

图七、釉面棕眼(GCQM-1631)

图八、釉面棕眼(GCQQ-1645)

    3.缩釉:大多数宋代官窑与明清仿官瓷器釉面都有局部无釉的现象,即缩釉现象。缩釉的形状一般为圆形或椭圆形,面积或大或小,也有形状为长条形,一般多出现在器物底与壁交界处。(图九至图十二)为宋代官窑及明清仿官瓷器缩釉现象的显微图片。

图九、同一区域多处缩釉(GCQS-1614)

图十、圆形缩釉(GCQS-1600)

图十一、椭圆形缩釉(GCQS-1595)

图十二、长条形缩釉(GCQS-1607)

      釉的显微特征

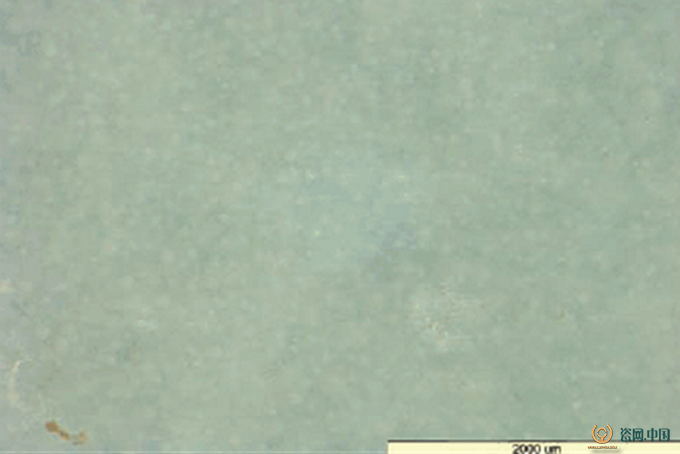

      1.失透:在显微镜下对宋代官窑以及明清仿官瓷器的釉进行观察,发现釉中除了气泡还有一些类似于絮状的白色物质,釉不通透。(图十三至图十六)为釉的显微结构图。

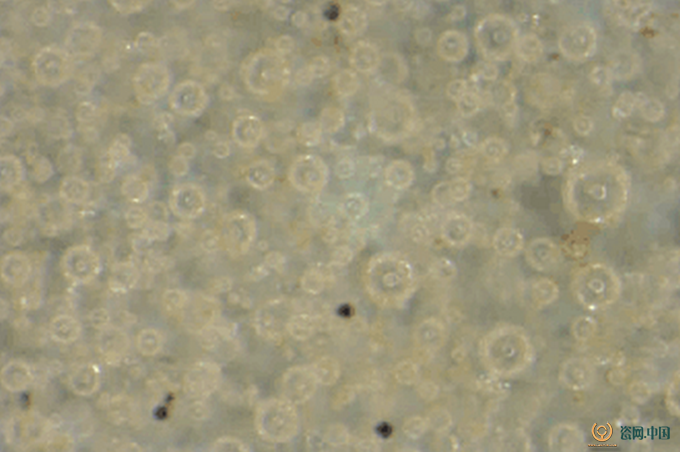

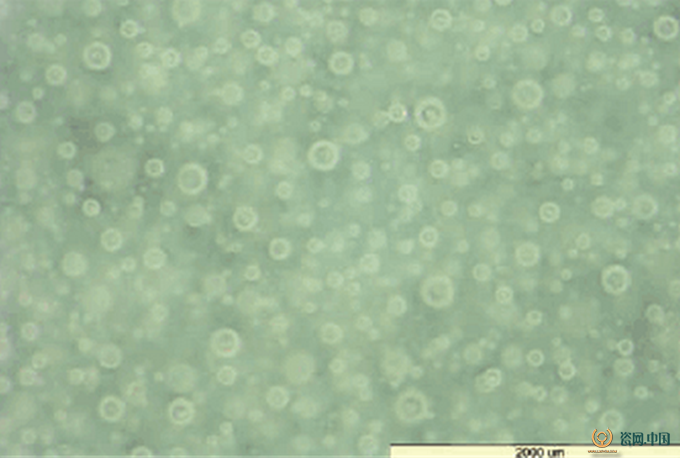

      2.气泡:宋代官窑及明清仿官瓷器釉中有丰富的气泡,大小不一,错落有致,有些样品气泡稀疏,有些样品气泡密集。(图十七至图二十)为不同样品釉中气泡的显微图片。

图十三、宋代官窑釉显微结构图(GCQS-1618)

图十四、宋代官窑釉显微结构图(GCQS-1597)

图十五、清代仿官釉显微结构图(GCQQ-1645)

图十六、明代仿官釉显微结构图(GCQM-1636)

图十七、釉中气泡(GCQS-1617)







收藏 推荐 打印 | 录入:绿宝石 | 阅读:
