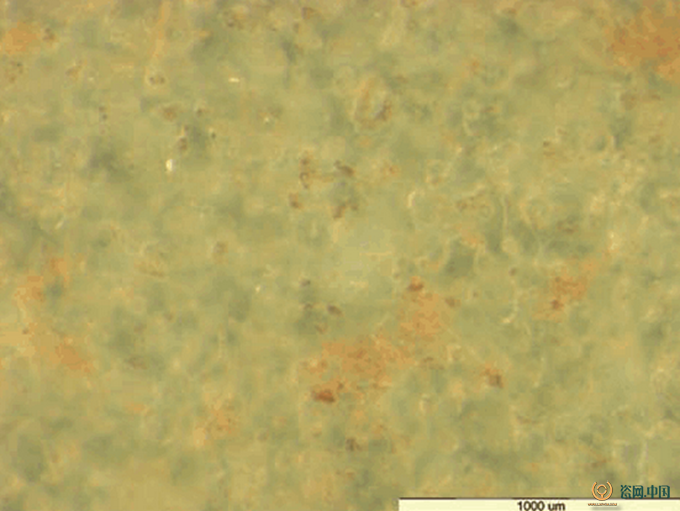

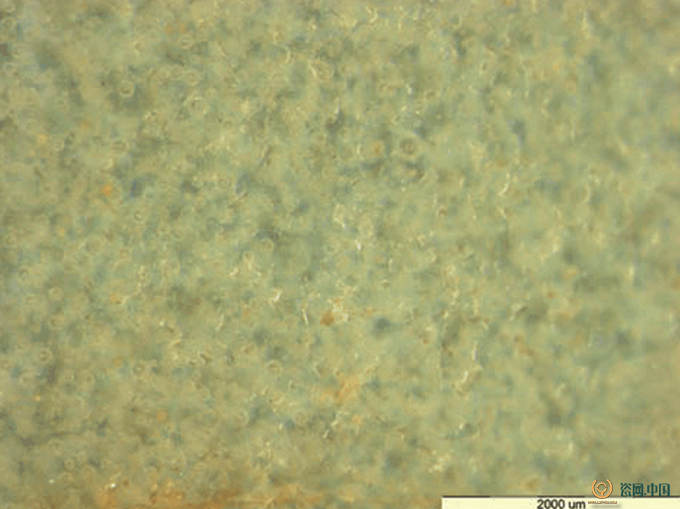

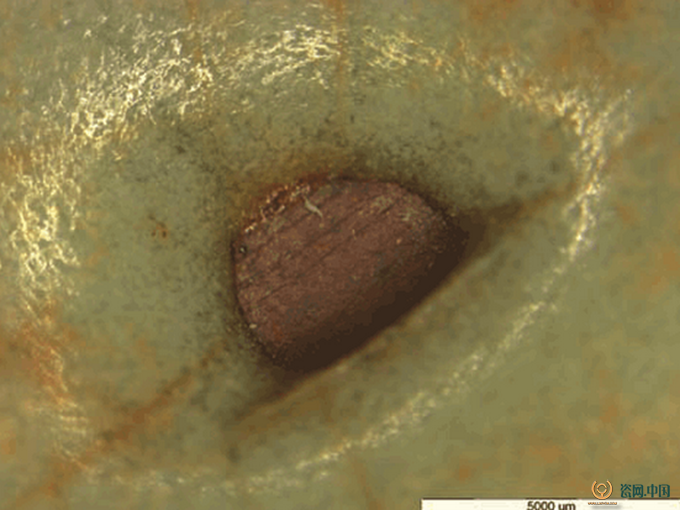

图三十八、釉的显微图片（GCQS-1588）
图三十九、釉的显微图片（GCQS-1590）
图四十、釉的显微图片（GCQS-1591）

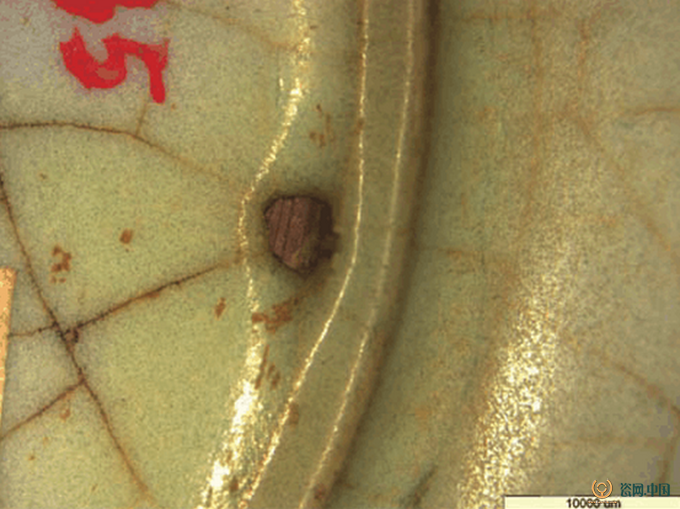

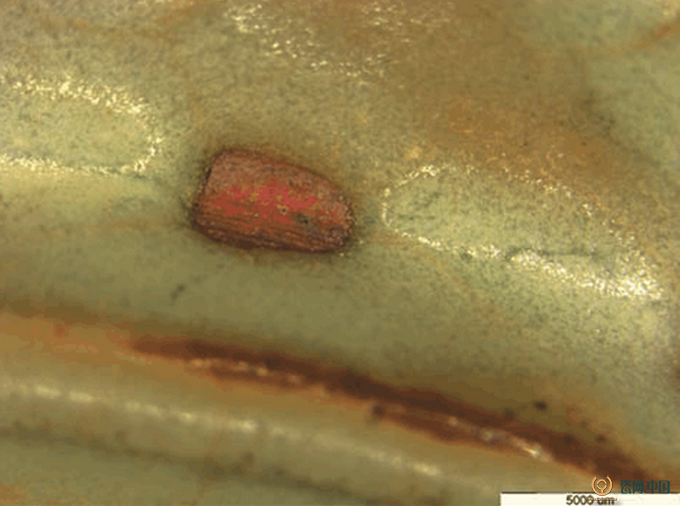

图四十一/四十二、胎体环状纹路（GCQS-1589）
图四十三、胎体环状纹路（GCQS-1592）
图四十四、胎体环状纹路（GCQS-1587）
纹片
釉色不均匀
对比宋代官窑瓷器与明清仿官瓷器釉的纹片，发现宋代官窑瓷器釉的纹片普遍短而密，而明清仿官瓷器釉的纹片稀而长，见（图四十五）和（图四十六）。除此以外，明清仿官瓷器较宋代官窑瓷器釉的纹片直，弯曲度小。见（图四十七）和（图四十八）。

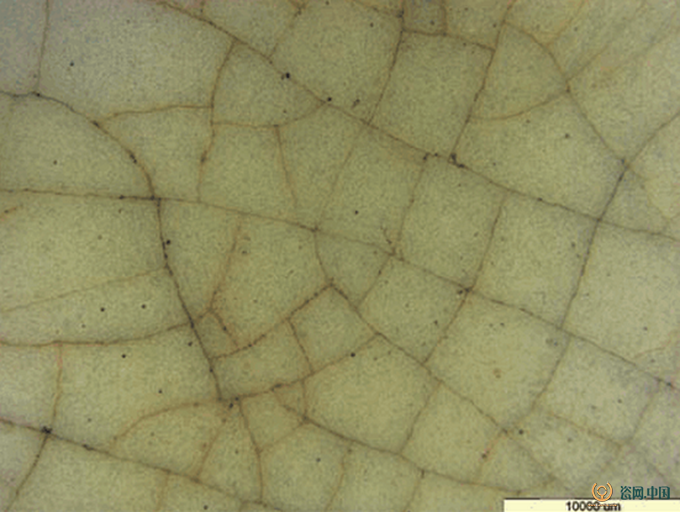

图四十五、短而密的纹片（GCQS-1599）

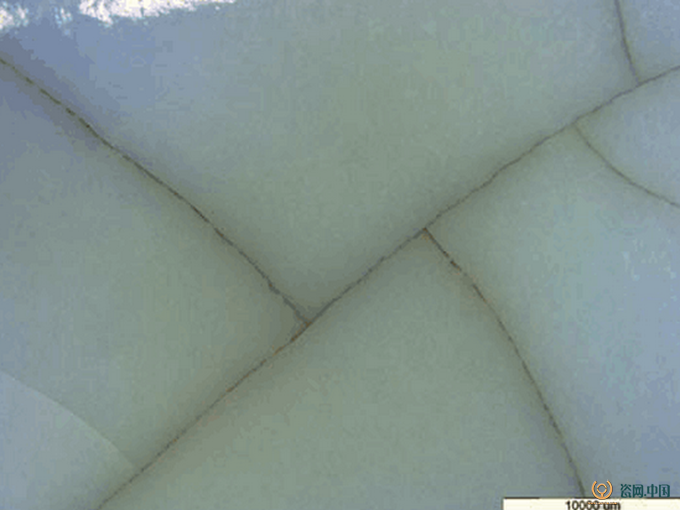

图四十六、长而疏的纹片（GCQQ-1646）
图四十七、较弯曲的纹片（GCQS-1605）
图四十八、较直的纹片（GCQQ-1643）

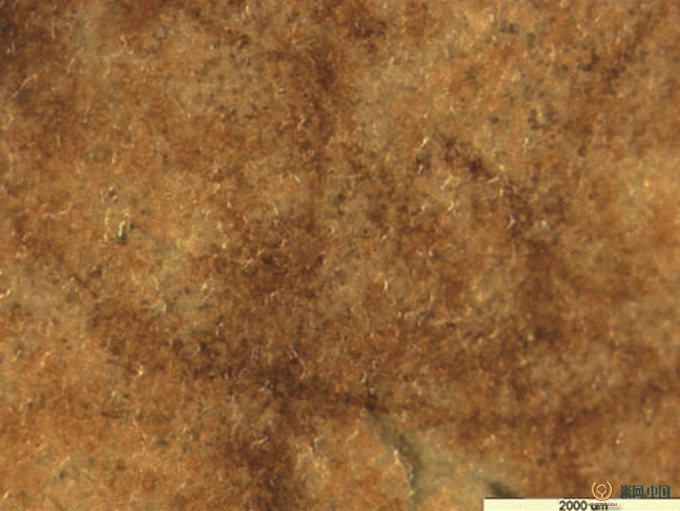

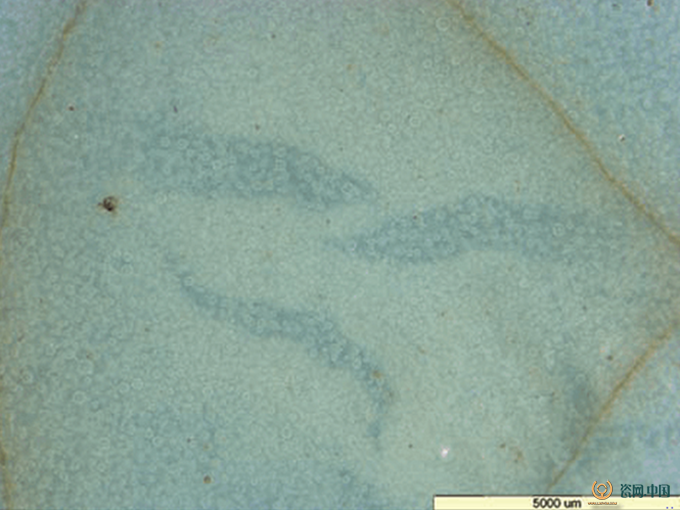

图四十九、局部釉色不均匀（GCQM-1635）
图五十、局部釉色不均匀（GCQS-1646）
局部釉色不均匀：明清的两件仿官瓷器中出现釉的局部区域颜色不均匀的现象，即部分区域釉色偏白，从（图四十九）和（图五十）中可以观察到这一现象，而宋代官窑样品则基本无此现象。
结果与讨论
45件宋代官窑瓷器及明清仿官瓷器元素分析结果显示，宋代官窑瓷器中有4个样品（GCQS-1584、GCQS-1586、GCQS-1602、GCQS-1612）釉的主次量元素、微量元素与宋代官窑其他样品不同，而与明清仿官瓷器釉的元素组成相似；而明清仿官瓷器中有1个样品（GCQM-1631）釉的主次元素和微量元素分析与宋代官窑瓷器相近。
在统计时，我们将这些样品按照元素分析结果分配到相应的类别中进行数据处理。宋代7件六角菱花式碟的元素分析结果与其他宋代样品相差较大，未列入数据统计分析中。
坯釉原料及工艺决定器物的显微特征
宋代官窑及明清仿官瓷器釉的元素分析结果显示，釉含有7.55%的CaO和4.33%的K2O（所有样品的平均值），属于钙釉或鈣碱釉，烧成温度大约为1200度（3）（4），在高温下，胎釉之间易发生物理和化学反应，形成胎釉中间层。
宋代官窑及明清仿官瓷器显微特征的相似点
宋代官窑瓷器造型古朴，釉质细润如玉，风格自然质朴。明清的仿官瓷器，部分注重仿其釉色，不注重仿其器形，即神似形不似；部分仿品不仅在釉色上仿得逼真，造型上也注重模仿，神似形也似。无论哪种仿品，宋代官窑玉质感的釉是仿制者追求的目标。
研究表明，宋代官窑釉具有强玉质感的艺术效果是因为釉中含有大量钙长石晶体和气泡，形成足量的散射源，使得釉产生乳浊效果（7）（8）（9）。（表二）为38件宋代官窑及明清仿官瓷器釉中气泡的统计结果。从（表二）中可以看出，宋代官窑及明清仿官青瓷釉气泡的直径在十几微米到三百微米之间，主要分布在30~180微米之间，每平方厘米面积的釉中有70~800多个气泡。正是这些大小不一、错落有致的气泡，对宋代官窑及明清仿官瓷器釉出现玉质感的效果起了部分作用。

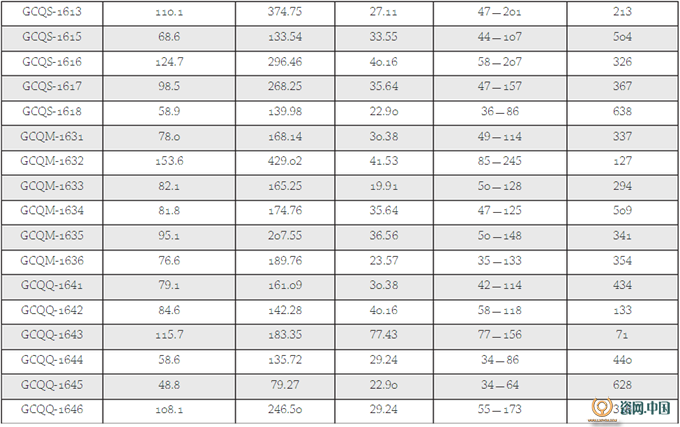

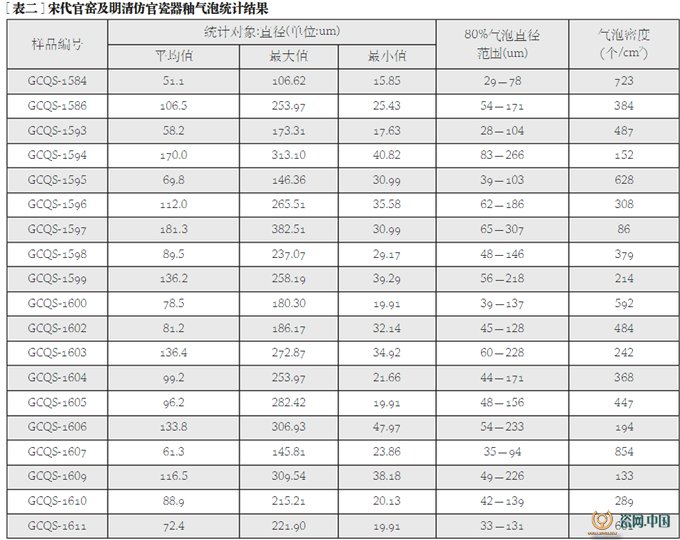

宋代官窑及明清仿官瓷器釉气泡统计结果
注：由于7件六角菱花式碟气泡不明显故没对其气泡进行统计
受烧制技术、坯釉配方等因素的影响，古陶瓷釉中的气泡具有一定的规律性和稳定性，能保存烧造时的原始信息（10）。从（表二）中的数据看，大体上瓷釉中的气泡平均直径值越大，气泡密度越小；反之，釉中气泡平均直径值越小，气泡密度越大。从釉中气泡大小及气泡密度看，宋代官窑和明清仿官瓷器没有明显的差别。
（表三）列出了宋代官窑及明清仿官瓷釉元素组成的变化范围，从表中我们可以看出从宋代到明清，釉中Na2O、Al2O3及SiO2的含量有上升趋势，MgO、K2O及CaO的含量有下降趋势，釉中元素的改变可能与景德镇使用不同的釉料有关。从宋代到明清，从官窑到仿官制品，釉的原料发生了变化，但外观及气泡的显微特征却没有明显差别。
激光拉曼的分析结果表明，明清仿官瓷器的烧成温度高于宋代官窑瓷器的烧成温度，这说明明清仿官瓷器的烧制者已经充分掌握了气泡对釉之玉质感的作用，能在釉料改变的情况下，通过调整烧制工艺来实现相同的釉的质感。

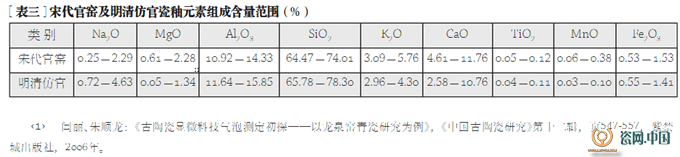

（表三）宋代官窑及明清仿官瓷釉元素组成含量范围（%）
宋代官窑及明清仿官瓷器显微特征的不同点
受胎釉热膨胀系数不匹配的影响，宋代官窑及明清仿官瓷器釉都有纹片，（表四）为宋代官窑与明清仿官瓷釉纹片的统计结果。从表中可以看出，平均纹片条数值越小，纹片平均长度越长；而平均纹片条数值越大，则平均纹片长度越短。明清仿官瓷器釉纹片与宋代官窑瓷器釉纹片相比，纹片平均条数较少，平均长度较长。

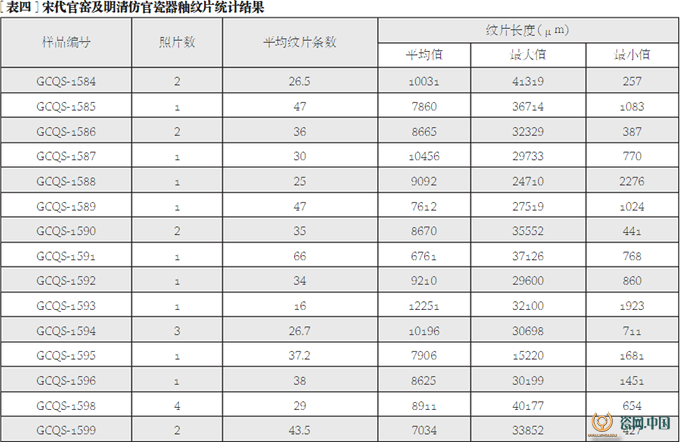

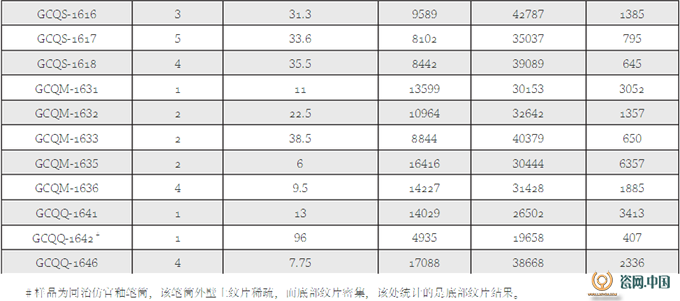

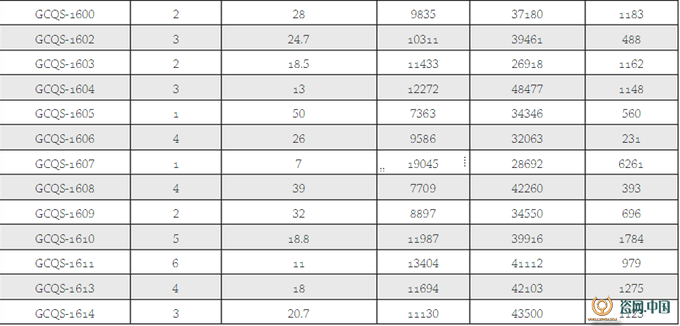

宋代官窑及明清仿官瓷器釉纹片统计结果

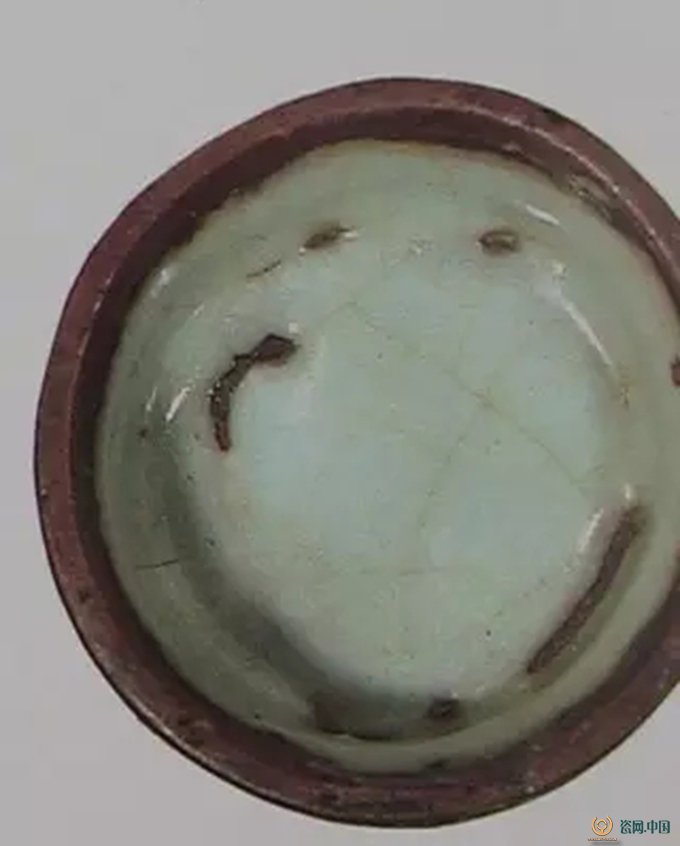

研究表明，胎釉热膨胀系数差值较大时，釉面以小纹片为主，反之则以大纹片为主（11）。对比宋代官窑以及明清仿官瓷器釉的化学组成，尽管釉中Na2O、K2O、CaO等元素的含量不同，但釉的热膨胀系数数值却相近（12）。对于胎体，我们仅能对圈足部分进行测试，而一些明清仿官器物在口沿或足底露胎处涂抹酱褐色釉汁，以模仿宋官窑瓷器“紫口铁足”特征（13），致使我们所测得的圈足的元素组成并不能代表胎体的元素组成，故无法得到胎体的相关信息，无法对胎体热膨胀系数做一个初步的推断
宋代官窑瓷器烧成温度较明清仿官瓷器低，釉中有未熔釉料、大量气泡和新生成的晶体，这些因素对纹片的走向有一定的阻碍作用，故宋代官窑瓷的纹片较为弯曲，而明清仿官瓷器，烧成温度较高，釉中的晶相相对较小，对纹片的走向阻碍较小，故明清仿官瓷的纹片较直。
结论
1.宋代官窑及明清仿官瓷器的显微特征大体较为相似，釉面均有斑点、棕眼、破气孔、缩釉等现象；釉中有大量气泡，釉有深浅粗细不一的纹片；胎釉易形成中间层。这些显微特征是由其坯釉原料和烧制工艺所决定的。
2.宋代官窑釉的玉质感是明清仿制者追求的目标，釉中气泡对官窑瓷釉的玉质感效果起了部分作用。尽管明清仿官瓷器釉的元素组成与宋代官窑瓷器不同，烧成温度也有一定的提高，但釉玉质感的效果以及气泡的大小密度差别不大，这说明明清仿官瓷器的烧制者已经充分掌握了气泡对釉质感的作用，能在釉料改变的情况下，通过调整烧制工艺来实现相同的釉的质感。
3.受多种因素影响，宋代官窑瓷器釉纹片普遍短而密，而明清仿官瓷器釉纹片普遍稀而长。由于明清仿官瓷器烧成温度高，釉中晶相相对较少，故纹片较宋代官窑瓷器纹片直，弯曲度小。
4.院藏宋代官窑瓷器中，有7件六角菱花式碟的显微结构与其他官窑瓷器不一样，釉在显微镜下看起来似被熔蚀，釉中气泡信息不明显，能观察到胎体中环状痕迹，可能因成型或修坯时使用过轮制工具所致。
