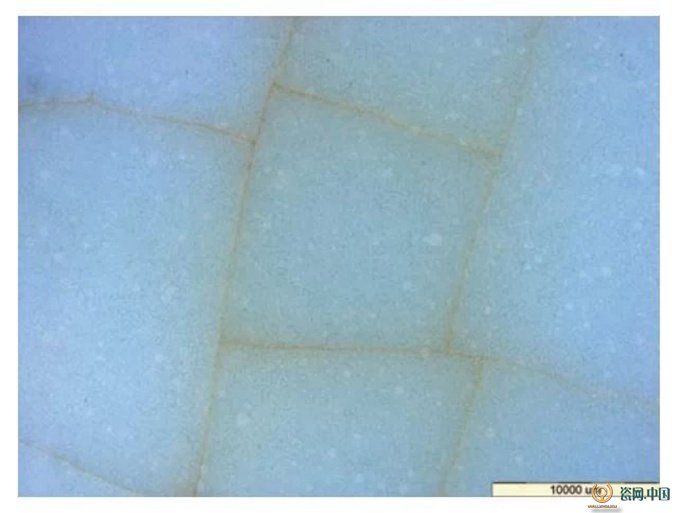

（图三十）斜开片（GCQS-1586）
3.1.3 胎釉中间层特征
在对宋代官窑的无损检测中，有两个样品的断口处发现白色和黄色的胎釉中间层。（图三十一）和（图三十二）是胎釉中间层的显微结构图片。

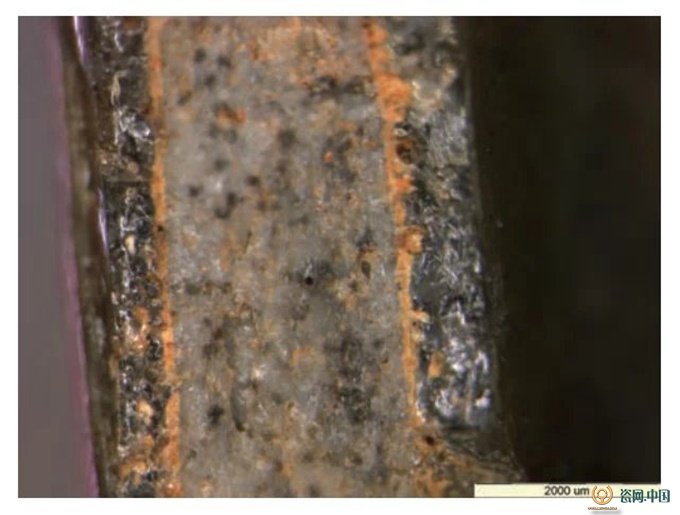

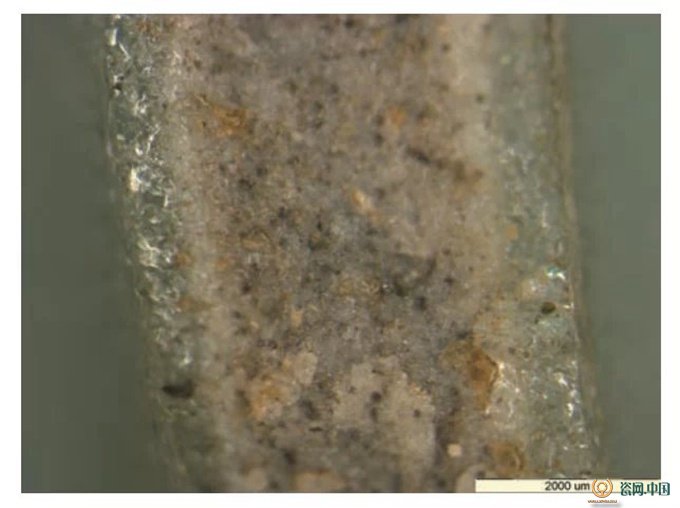

（图三十一）白色胎釉中间层（GCQS-1610）
（图三十二）黄色胎釉中间层（GCQS-1609）
3.1.4 其他特征
在对一些样品的显微结构观察中，发现釉下有断裂现象，如（图三十三）和（图三十四）的“丫”字型断裂，也有简单的裂开，如（图三十五）和（图三十六）。

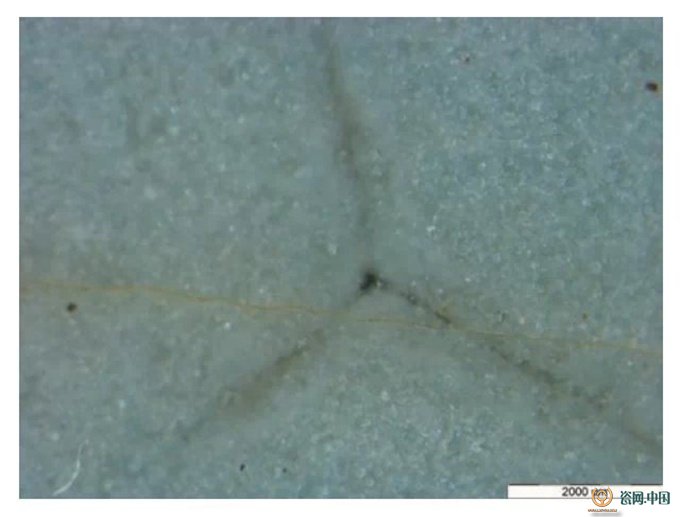

（图三十三）釉下“丫”型断裂（GCQS-1593）
（图三十四）釉下“丫”型断裂（GCQS-1614）

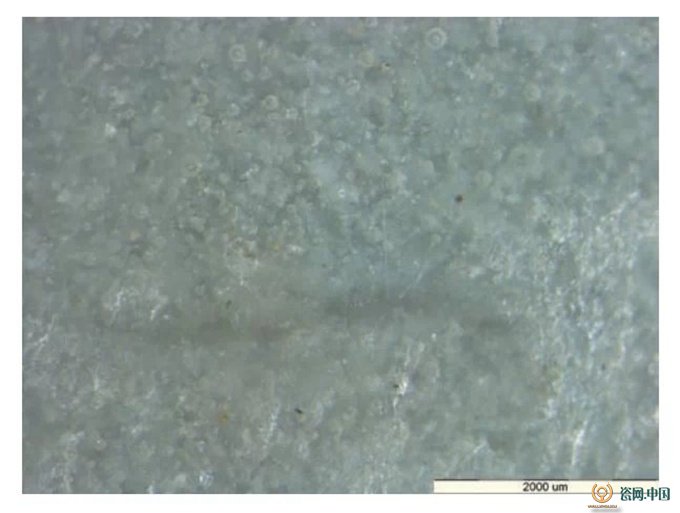

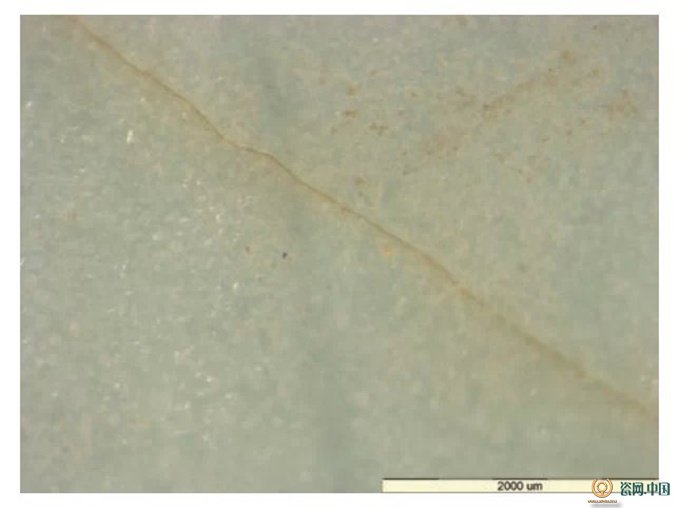

（图三十五）釉下裂（GCQS-1593）
（图三十六）釉下裂（GCQQ-1644）
3.2 宋代官窑及明清仿官瓷器显微特征的不同点
3.2.1 釉的显微特征与胎体中的环状纹路

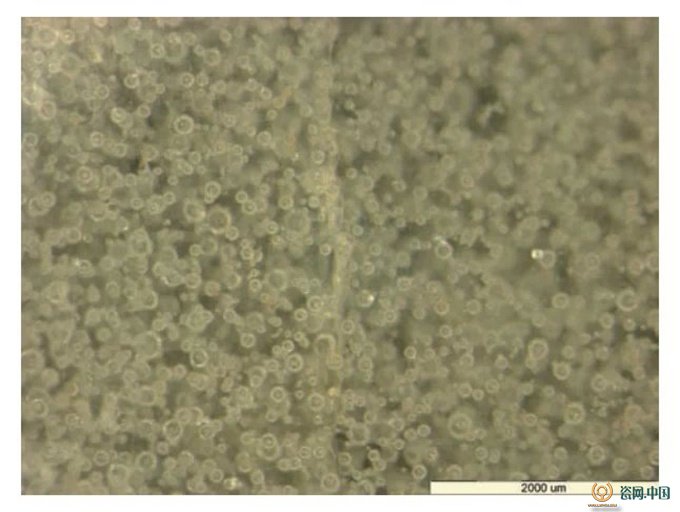

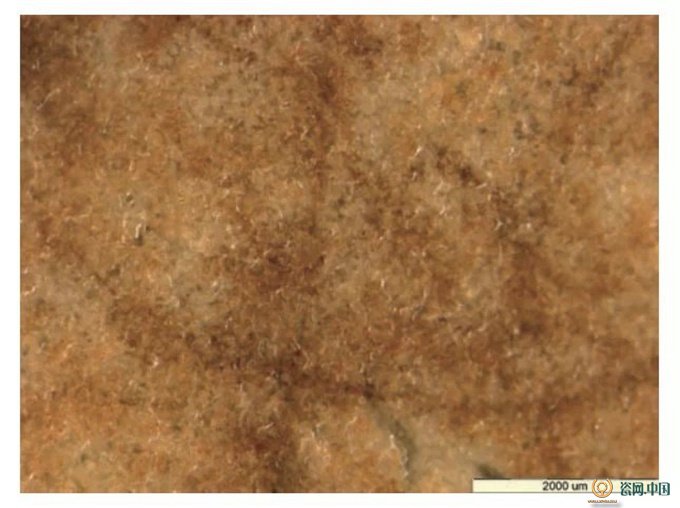

在45件宋代官窑及明清仿官瓷器中，有7件宋代官窑器物釉的显微结构与其他样品明显不同。这7件器物都是六角菱花式碟，底部有三个支钉，尺寸也极为相近。釉上均有黄斑，黄斑的多少和颜色的深浅有一定的差别，黄斑处釉中气泡模糊不清，釉面似乎被熔蚀，仅无黄斑处能看清釉中的气泡。（图三十七至图四十）为釉的显微结构图片。

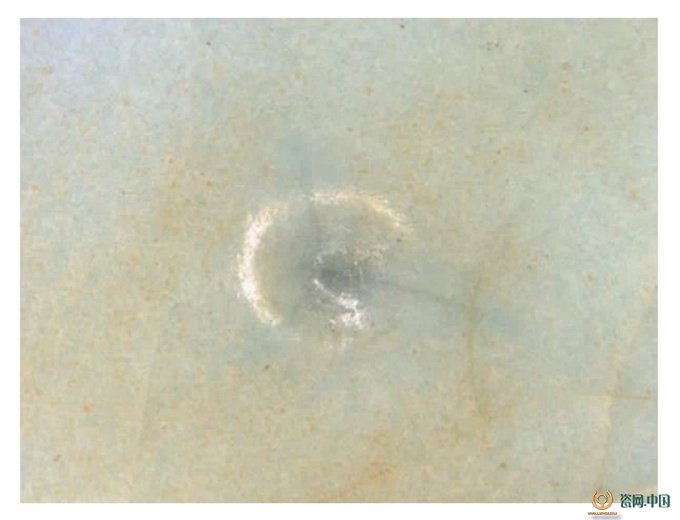

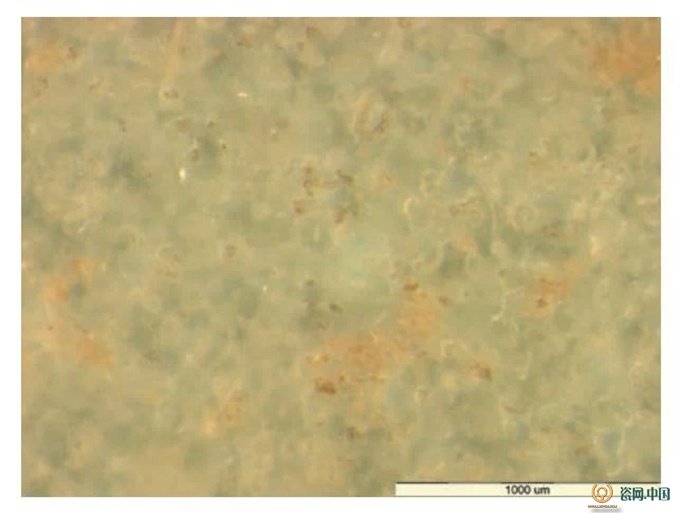

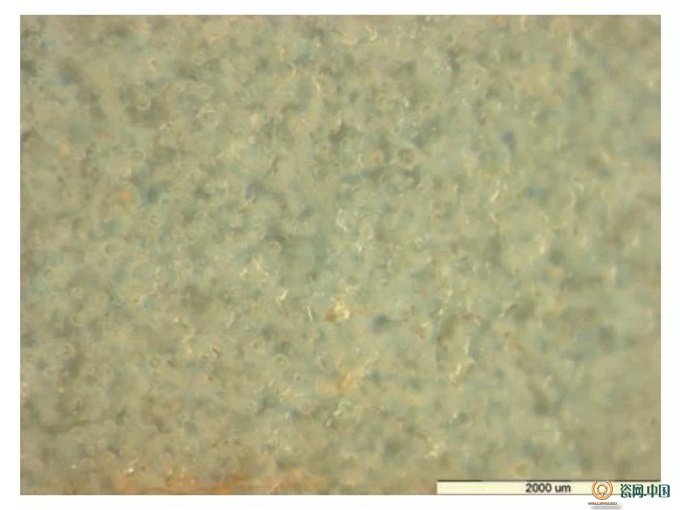

（图三十七）釉的显微图片（GCQS-1587）

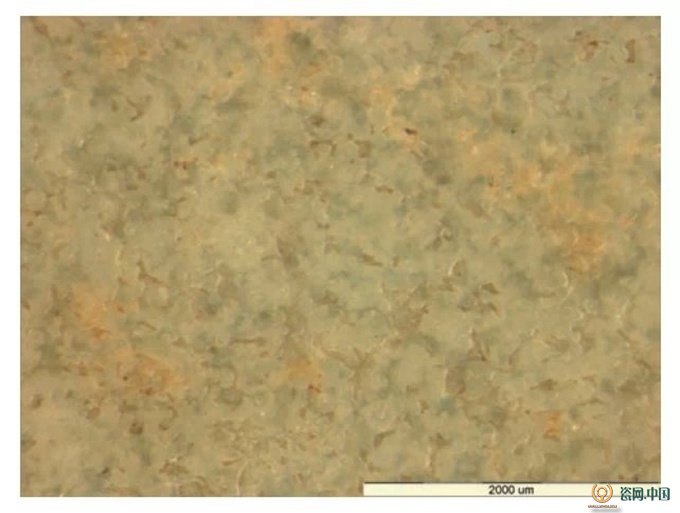

（图三十八）釉的显微图片（GCQS-1588）
（图三十九）釉的显微图片（GCQS-1590）
（图四十）釉的显微图片（GCQS-1591）
7件六角菱花式碟的缩釉露胎处较多，釉的纹片较密集，据不完全统计，其釉层厚度大约为1.6MM。在靠近碟底部露胎处，3件六角菱花式碟的胎体可见环状纹路。如（图四十一至图四十四）所示，表明胎体在成型或修坯时可能使用了轮制工具。

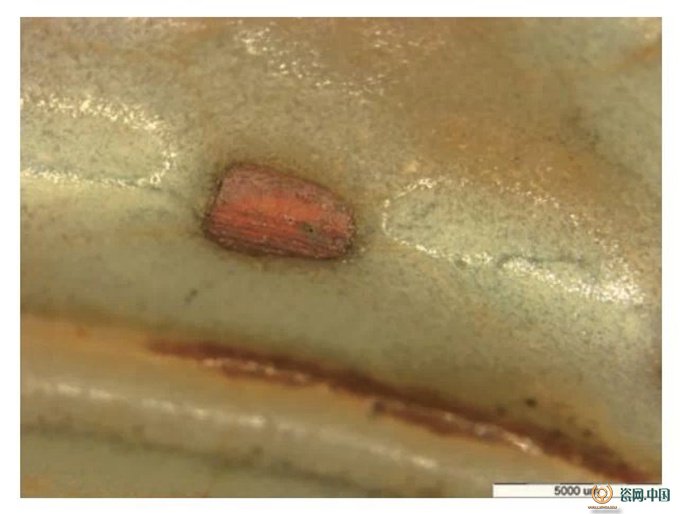

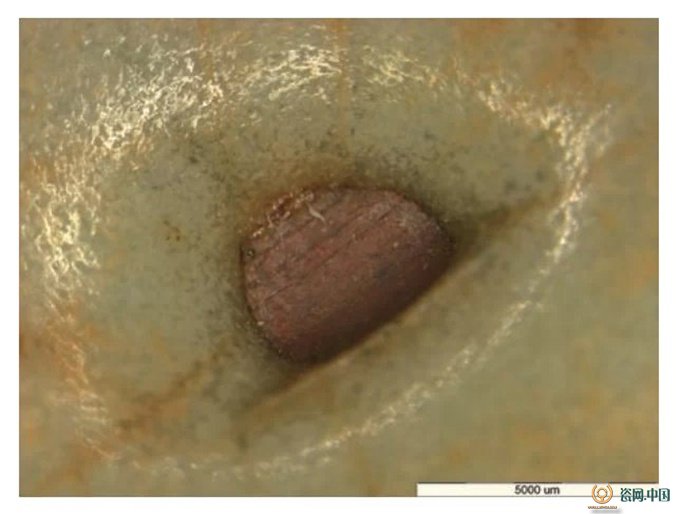

（图四十一）胎体环状纹路（GCQS-1589）

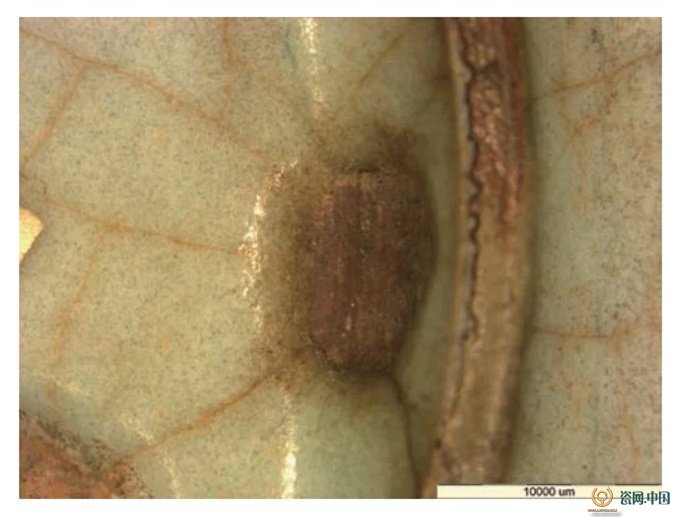

（图四十二）胎体环状纹路（GCQS-1589）

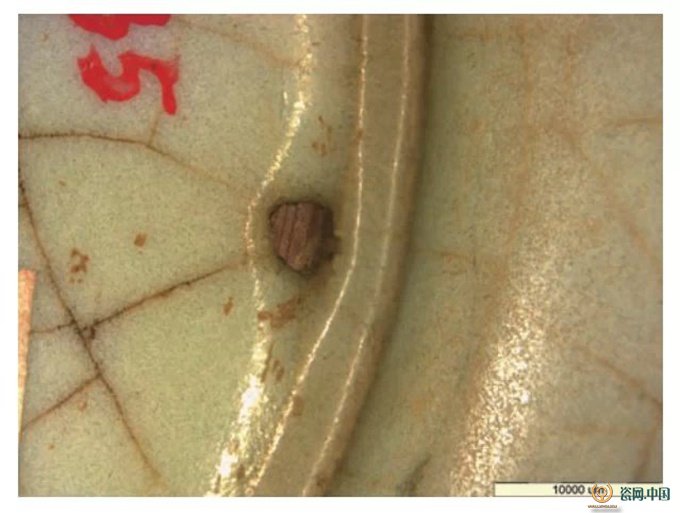

（图四十三）胎体环状纹路（GCQS-1592）
（图四十四）胎体环状纹路（GCQS-1587）
3.2.2 纹片
对比宋代官窑瓷器与明清仿官瓷器釉的纹片，发现宋代官窑瓷器釉的纹片普遍短而密，而明清仿官瓷器釉的纹片稀而长，见（图四十五）和（图四十六）。除此以外，明清仿官瓷器较宋代官窑瓷器釉的纹片直，弯曲度小。见（图四十七）和（图四十八）。

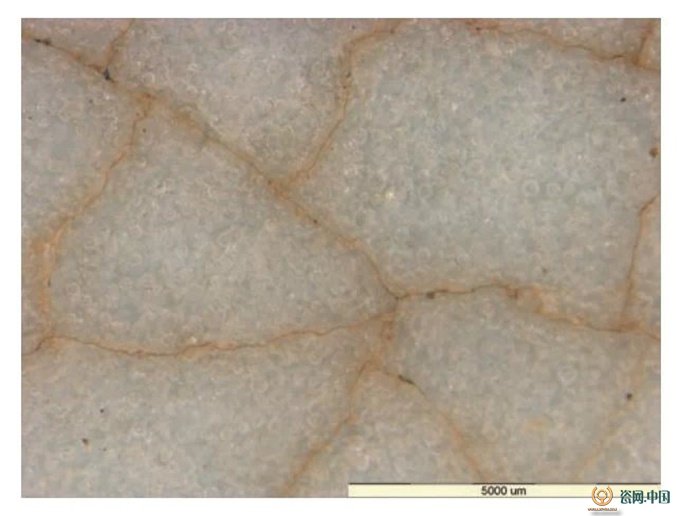

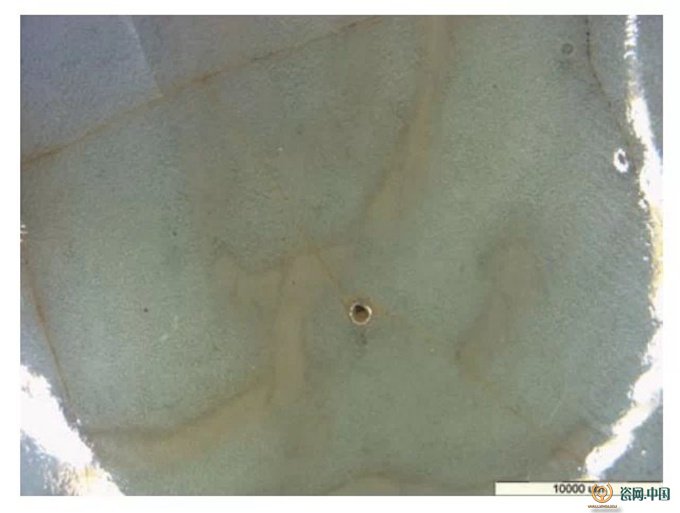

（图四十五）短而密的纹片（GCQS-1599）

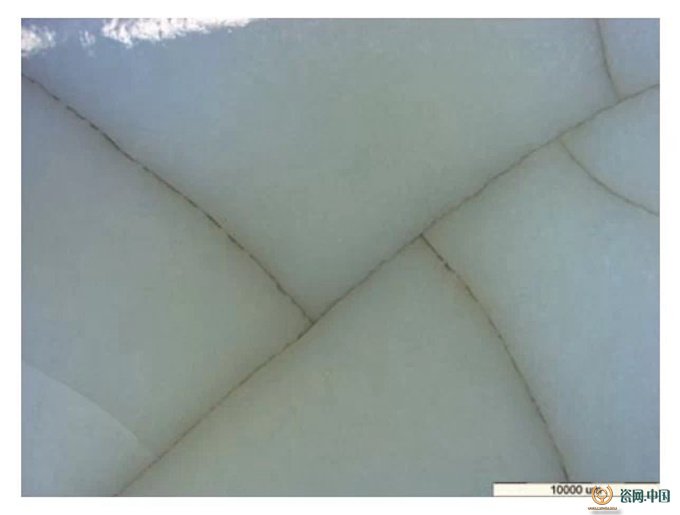

（图四十六）长而疏的纹片（GCQQ-1646）
（图四十七）较弯曲的纹片（GCQS-1605）
（图四十八）较直的纹片（GCQ-1643）
3.2.3 釉色不均匀
明清的两件仿官瓷器中出现釉的局部区域颜色不均匀的现象，即部分区域釉色偏白，从（图四十九）和（图五十）中可以观察到这一现象，而宋代官窑样品则基本无此现象。
（图四十九）局部釉色不均匀（GCQM-1635）
